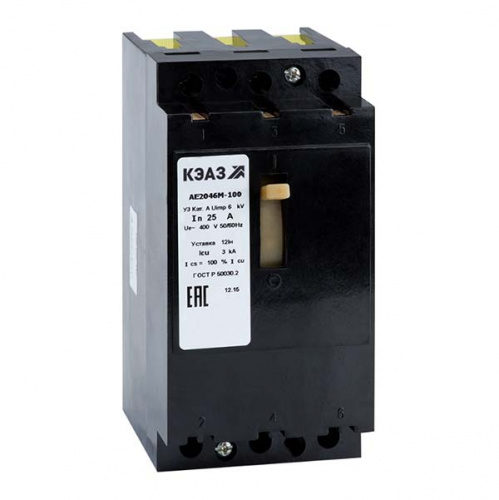

Автоматический выключатель АЕ 2043М-100-10А-12Iн-400AC-У3 (КЭАЗ) (4шт)

Автоматический выключатель АЕ 2043М-100-10А-12Iн-400AC-У3 (КЭАЗ) (4шт) Артикул: 104564

На складе  :  <10

Розничная  :  1 584,20 руб.

Количество:


Артикул:  104564
Код товара:  ЭЛ000041087

Описание продукта:
Блочный автоматический 3 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 40 кА на номинальный ток 10 А .
Основные характеристики:
Классификация:
    Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228) Категория Международного классификатора электротехнических товаров. ETIM - используется для обмена данными о товарах между поставщиками и покупателями. КЭАЗ применяет ETIM для классификации своих товаров и их технических характеристик

Электротехнические характеристики:
    Количество полюсов: 3
    Номинальный ток In (А): 10 Ток, при котором устройство работает в нормальных условиях.
    Частота тока (Гц): 50/60 Количество колебаний переменного тока в секунду.
    Род тока: AC AC - переменный
    DC - постоянный
    AC/DC - переменный/постоянный
    Номинальное рабочее напряжение переменного тока Ue (В): 400 Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
    Вспомогательные (свободные) контакты: 1р Вспомогательные контакты указывает на положение контактов автоматического выключателя.
    Наличие привода: нет Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
    Уставка расцепителей токов короткого замыкания: 12Iн Порядок кратности номинальному току, при котором срабатывает расцепитель.
    Предельная коммутационная способность переменного тока Icu (кА): 1,50 Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
    Регулировка максимальных расцепителей тока: нет Этот параметр позволяет провести более точную настройку автоматического выключателя.
    Вид расцепителей: электромагнитный
    Номинальное напряжение изоляции Ui (В): 400 Характеризует изоляционные свойства аппарата.
    Номинальное импульсное напряжение Uimp (кВ): 6 Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
    Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100 Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.

Монтажные характеристики:
    Способ крепления (монтажа): винт
    Присоединение внешних проводников: переднее
    Макс. сечение присоединяемых проводов (кв.мм): 25
    Возможность самостоятельного подключения дополнительных устройств: нет
    Способ установки: стационарный с креплением на панели

Эксплуатационные характеристики:
    Климатическое исполнение и категория размещения: У3
    Степень защиты (IP): IP00 Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.

Габариты и материалы:
    Габариты изделия: Ширина (мм): 75
    Габариты изделия: Высота (мм): 145
    Габариты изделия: Глубина (мм): 105

Дополнительные особенности:
    Дополнительное оборудование: Нет Возможность использования дополнительного оборудования.
    Наличие вспомогательных контактов сигнализации: нет

Техническая информация:
https://keaz.ru/f/179/catalogue-ae20-1.pdf
Руководства:
https://keaz.ru/f/882/rukovodstvo-po-ekspluatacii-ae2060m1.pdf
https://keaz.ru/f/881/manual-ae2040-ae2050-ae2050m1.pdf
Сертификаты:
https://keaz.ru/f/2233/sert-ae-20.pdf
https://keaz.ru/f/987/sert-a63-ae20-ak50b-va13-va21-va53-va55-va57-va51-35-va04-36-ak50kb.pdf
Патенты:
https://keaz.ru/f/2188/photo-patent-62365-ae20.jpg
Чертежи:
https://keaz.ru/f/3634/cherteji-ae20.zip
