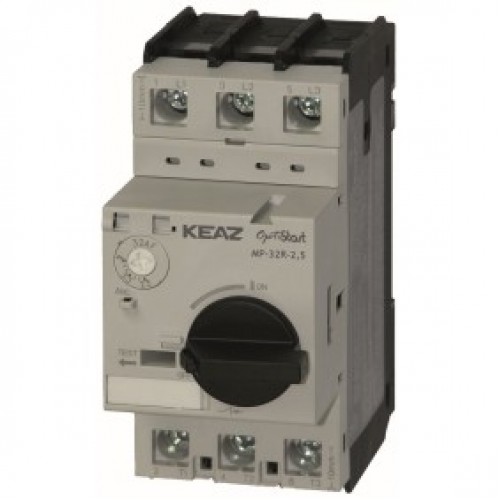

Автоматический выключатель OptiStart MP-32R- 0,63-КЭАЗ

Автоматический выключатель OptiStart MP-32R- 0,63-КЭАЗ Артикул: 115763

На складе  :  <10
Количество:


Артикул:  115763
Код товара:  ЭЛ000047980

Описание продукта
Автоматический 3 полюсный выключатель защиты двигателя 10 класса теплового расцепителя переменного тока с предельной коммутационной способностью при переменном токе кА на номинальный ток 0.63 А с уставкой расцепителей токов короткого замыкания 8,2А и диапазоном регулировки теплового расцепителя 0,4-0,63 А.
Основные характеристики
Классификация

    Категория ETIM: Автомат защиты двигателя (EC000074) Категория Международного классификатора электротехнических товаров. ETIM - используется для обмена данными о товарах между поставщиками и покупателями. КЭАЗ применяет ETIM для классификации своих товаров и их технических характеристик

Электротехнические характеристики

    Количество полюсов: 3
    Номинальный ток In (А): 0,63 Ток, при котором устройство работает в нормальных условиях.
    Род тока: AC AC - переменный
    DC - постоянный
    AC/DC - переменный/постоянный
    Номинальное рабочее напряжение переменного тока Ue (В): 690 Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
    Диапазон регулировки теплового расцепителя (А): 0,4-0,63 Этот параметр позволяет провести более точную настройку автоматического выключателя.
    Уставка расцепителей токов короткого замыкания: 8,2А Порядок кратности номинальному току, при котором срабатывает расцепитель.
    Предельная коммутационная способность переменного тока Icu (кА): 100 Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
    Вид расцепителей: термомагнитный
    Номинальное напряжение изоляции Ui (В): 690 Характеризует изоляционные свойства аппарата.
    Номинальное импульсное напряжение Uimp (кВ): 6 Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
    Класс теплового расцепителя: 10 Время срабатывания теплового расцепителя.
    Номинальный продолжительный ток Iu (А): 0,63
    Номинальная коммутируемая мощность при AC-3, 400 В: 0,09
    Чувствительность к обрыву фазы: да
    Номинальная коммутируемая мощность при AC-3, 230 В: 0,18
    Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания: 8.2

Монтажные характеристики

    Тип подключения силовой электрической цепи: винтовое соединение
    Конструктивное исполнение: Встраиваемое устройство стационарной установки

Эксплуатационные характеристики

    Степень защиты (IP): IP20 Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.

Габариты и материалы

    Габариты изделия: Ширина (мм): 45
    Габариты изделия: Высота (мм): 98
    Габариты изделия: Глубина (мм): 100

Дополнительные особенности

    Дополнительное оборудование: нет Возможность использования дополнительного оборудования.
    С интегрированным вспомогательным переключателем: нет
    С встроенным расцепителем пониженного напряжения: нет

Техническая информация:
https://keaz.ru/f/120/catalogue-32t-1.pdf
Руководства:
https://keaz.ru/f/4080/ps-optistart-mp-gjik-641200.090ps.pdf
Сертификаты:
https://keaz.ru/f/503/sert-po-OptiStart-MP.pdf
https://keaz.ru/f/3961/optistart-mp.pdf
