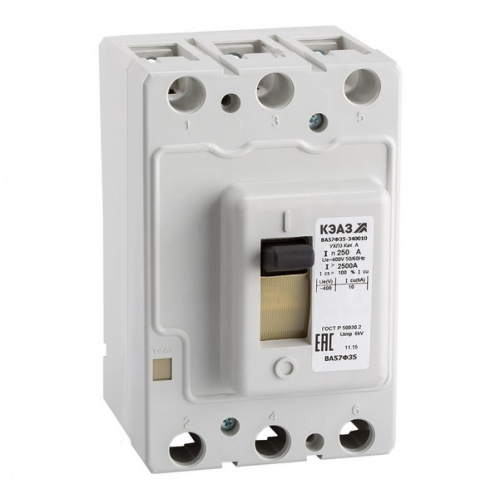

Автоматический выключатель ВА 57Ф35-340010-63А-630-400AC-УХЛ3-КЭАЗ

Автоматический выключатель ВА 57Ф35-340010-63А-630-400AC-УХЛ3-КЭАЗ Артикул: 151417

На складе  :  <10

Розничная  :  3 468,80 руб.

Количество:


Артикул:  151417
Код товара:  ЭЛ000042277

Описание продукта:
Блочный автоматический 3 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 40 кА на номинальный ток 63 А .
Основные характеристики:
Классификация:
    Базовая уставка: да Для выбранного номинального тока данное исполнение является основным базовым вариантом
    Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228) Категория Международного классификатора электротехнических товаров. ETIM - используется для обмена данными о товарах между поставщиками и покупателями. КЭАЗ применяет ETIM для классификации своих товаров и их технических характеристик
    Тип изделия: Выключатель автоматический

Электротехнические характеристики:
    Количество полюсов: 3
    Номинальный ток In (А): 63 Ток, при котором устройство работает в нормальных условиях.
    Частота тока (Гц): 50/60 Количество колебаний переменного тока в секунду.
    Род тока: AC AC - переменный
    DC - постоянный
    AC/DC - переменный/постоянный
    Номинальное рабочее напряжение переменного тока Ue (В): 400 Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
    Вспомогательные (свободные) контакты: Нет Вспомогательные контакты указывает на положение контактов автоматического выключателя.
    Наличие привода: ручной Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
    Уставка расцепителей токов короткого замыкания: 630А Порядок кратности номинальному току, при котором срабатывает расцепитель.
    Предельная коммутационная способность переменного тока Icu (кА): 10 Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
    Наличие независимого расцепителя: нет Дополнительное устройство к автоматическим выключателям, позволяет дистанционно отключить автоматический выключатель или выключатель нагрузки.
    Регулировка максимальных расцепителей тока: нет Этот параметр позволяет провести более точную настройку автоматического выключателя.
    Вид расцепителей: тепловой и электромагнитный
    Номинальное напряжение изоляции Ui (В): 690 Характеризует изоляционные свойства аппарата.
    Номинальное импульсное напряжение Uimp (кВ): 6 Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
    Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100 Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.

Монтажные характеристики:
    Способ крепления (монтажа): винт
    Присоединение внешних проводников: переднее
    Макс. сечение присоединяемых проводов (кв.мм): 16
    Возможность самостоятельного подключения дополнительных устройств: нет
    Способ установки: стационарный с креплением на панели
    Макс. сечение присоединяемых медных шин (мм): 4х30
    Вид присоединяемых проводников: шина/провод Способ присоединения внешних проводников (спереди, сзади и т.д.).

Эксплуатационные характеристики:
    Климатическое исполнение и категория размещения: УХЛ3
    Степень защиты (IP): IP20 Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
    Диапазон рабочих температур (?С): от -60°С до +40°С

Габариты и материалы:
    Габариты изделия: Ширина (мм): 112
    Габариты изделия: Высота (мм): 175
    Габариты изделия: Глубина (мм): 130

Дополнительные особенности:
    Дополнительное оборудование: Нет Возможность использования дополнительного оборудования.
    Дополнительный расцепитель: Нет Расцепители - это электромагнитные, электронные, микропроцессорные или термобиметаллические элементы, служащие для отключения автоматического выключателя через механизм свободного расцепления при КЗ, перегрузках и исчезновении напряжения в первичной цепи
    Наличие вспомогательных контактов сигнализации: нет

Техническая информация:
https://keaz.ru/f/4521/katalog-va57.pdf
Руководства:
https://keaz.ru/f/7794/rukovodstvo-po-ekspluatacii-vikluchateley-avtomaticheskih-va57-35va57f35-gjik-641453.001re.pdf
Референции (отзывы):
https://keaz.ru/f/4147/ref.pdf
https://keaz.ru/f/3951/refer-altayenergo.pdf
Сертификаты:
https://keaz.ru/f/987/sert-a63-ae20-ak50b-va13-va21-va53-va55-va57-va51-35-va04-36-ak50kb.pdf
https://keaz.ru/f/569/sert-trts-va57.pdf
Патенты:
https://keaz.ru/f/2192/photo-patent-65294-va57-35.jpg
https://keaz.ru/f/569/sert-trts-va57.pdf
3D-модели:
https://keaz.ru/f/4133/3d-va57-35-f.zip
https://keaz.ru/f/2616/3d-krishka-klemmnaya-va57-35.zip
Чертежи:
https://keaz.ru/f/3657/cherteji-va57-35.zip
Прочее:
https://keaz.ru/f/8031/va57f35.zip
