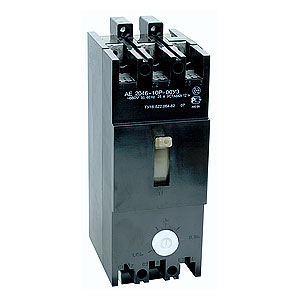

Автоматический выключатель АЕ 20-56 М1-100 125 А УЗ ОТК (КЭАЗ) (4шт)
Артикул: 104517 |
На складе  : <10
Артикул: 104517
Код товара: ЭЛ000003165
Описание продукта:
Блочный автоматический 3 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 3.5 кА на номинальный ток 125 А .
Основные характеристики:
Классификация:
Базовая уставка: да Для выбранного номинального тока данное исполнение является основным базовым вариантом
Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228) Категория Международного классификатора электротехнических товаров. ETIM - используется для обмена данными о товарах между поставщиками и покупателями. КЭАЗ применяет ETIM для классификации своих товаров и их технических характеристик
Электротехнические характеристики:
Количество полюсов: 3
Номинальный ток In (А): 125 Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц): 50/60 Количество колебаний переменного тока в секунду.
Род тока: AC AC - переменный
DC - постоянный
AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В): 400 Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Наличие привода: нет Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Уставка расцепителей токов короткого замыкания: 10Iн Порядок кратности номинальному току, при котором срабатывает расцепитель.
Предельная коммутационная способность переменного тока Icu (кА): 6 Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Регулировка максимальных расцепителей тока: нет Этот параметр позволяет провести более точную настройку автоматического выключателя.
Вид расцепителей: тепловой и электромагнитный
Номинальное напряжение изоляции Ui (В): 400 Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ): 6 Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100 Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
Монтажные характеристики:
Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (кв.мм): 35
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Эксплуатационные характеристики:
Климатическое исполнение и категория размещения: У3
Степень защиты (IP): IP00 Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Габариты и материалы:
Габариты изделия: Ширина (мм): 75
Габариты изделия: Высота (мм): 207
Габариты изделия: Глубина (мм): 120
Дополнительные особенности:
Дополнительное оборудование: Нет
