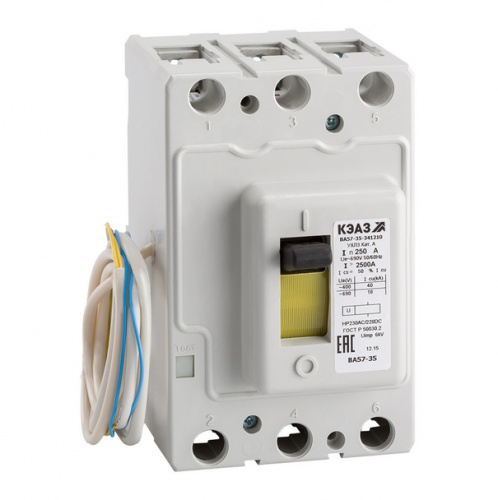

Автоматический выключатель ВА 57-35-344610-200А-2500-690AC-УХЛ3-КЭАЗ
Артикул: 109080 |
На складе  : <10
Артикул: 109080
Код товара: ЭЛ000035190
Описание продукта:
Блочный автоматический 3 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 40 кА на номинальный ток 200 А .
Основные характеристики:
Классификация:
Базовая уставка: нет Для выбранного номинального тока данное исполнение является основным базовым вариантом
Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228) Категория Международного классификатора электротехнических товаров. ETIM - используется для обмена данными о товарах между поставщиками и покупателями. КЭАЗ применяет ETIM для классификации своих товаров и их технических характеристик
Тип изделия: Выключатель автоматический
Электротехнические характеристики:
Количество полюсов: 3
Номинальный ток In (А): 200 Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц): 50/60 Количество колебаний переменного тока в секунду.
Род тока: AC AC - переменный
DC - постоянный
AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В): 690 Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Вспомогательные (свободные) контакты: 2з+2р, ВКС Вспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода: ручной Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Уставка расцепителей токов короткого замыкания: 2500А Порядок кратности номинальному току, при котором срабатывает расцепитель.
Предельная коммутационная способность переменного тока Icu (кА): 18 Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Номинальное рабочее напряжение переменного тока Ue (В)2: 400 Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА)2: 40 Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Наличие независимого расцепителя: нет Дополнительное устройство к автоматическим выключателям, позволяет дистанционно отключить автоматический выключатель или выключатель нагрузки.
Регулировка максимальных расцепителей тока: нет Этот параметр позволяет провести более точную настройку автоматического выключателя.
Вид расцепителей: тепловой и электромагнитный
Номинальное напряжение изоляции Ui (В): 690 Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ): 6 Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 50 Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
Монтажные характеристики:
Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (кв.мм): 95
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 4х30
Вид присоединяемых проводников: шина/провод Способ присоединения внешних проводников (спереди, сзади и т.д.).
Эксплуатационные характеристики:
Климатическое исполнение и категория размещения: УХЛ3
Степень защиты (IP): IP20 Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (?С): от -60°С до +40°С
Габариты и материалы:
Габариты изделия: Ширина (мм): 112
Габариты изделия: Высота (мм): 175
Габариты изделия: Глубина (мм): 130
Дополнительные особенности:
Дополнительное оборудование: Нет Возможность использования дополнительного оборудования.
Дополнительный расцепитель: Нет Расцепители - это электромагнитные, электронные, микропроцессорные или термобиметаллические элементы, служащие для отключения автоматического выключателя через механизм свободного расцепления при КЗ, перегрузках и исчезновении напряжения в первичной цепи
Наличие вспомогательных контактов сигнализации: да
Техническая информация:
https://keaz.ru/f/4521/katalog-va57.pdf
Руководства:
https://keaz.ru/f/7794/rukovodstvo-po-ekspluatacii-vikluchateley-avtomaticheskih-va57-35va57f35-gjik-641453.001re.pdf
Референции (отзывы):
https://keaz.ru/f/4883/elteko-ooo.jpg
https://keaz.ru/f/4147/ref.pdf
https://keaz.ru/f/1445/refer-belelek.jpg
https://keaz.ru/f/3951/refer-altayenergo.pdf
Сертификаты:
https://keaz.ru/f/987/sert-a63-ae20-ak50b-va13-va21-va53-va55-va57-va51-35-va04-36-ak50kb.pdf
https://keaz.ru/f/569/sert-trts-va57.pdf
Патенты:
https://keaz.ru/f/2192/photo-patent-65294-va57-35.jpg
https://keaz.ru/f/2197/photo-patent-70868-va57-35.jpg
3D-модели:
https://keaz.ru/f/2616/3d-krishka-klemmnaya-va57-35.zip
https://keaz.ru/f/2652/3d-va57-35.zip
Чертежи:
https://keaz.ru/f/3657/cherteji-va57-35.zip
Прочее:
https://keaz.ru/f/4849/tablici-selektivnosti.xlsx
https://keaz.ru/f/7855/tablici-kaskadirovaniya.xlsx
https://keaz.ru/f/8030/va57-35.zip
