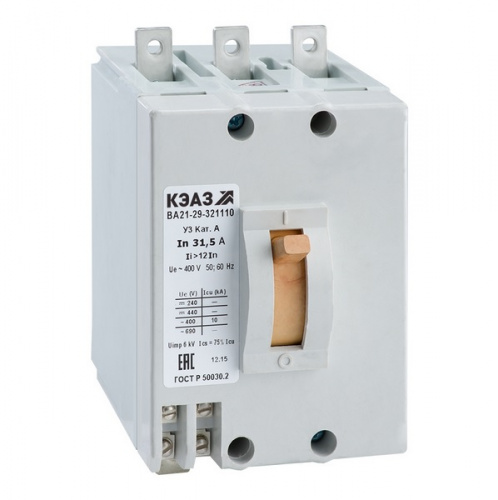

Автоматический выключатель ВА 21-29-321110-16А-12Iн-400AC-У3-КЭАЗ

Артикул: 102027

На складе  : <10

Артикул:  102027
Код товара:  ЭЛ000003231

Описание продукта:
Блочный автоматический 3 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 20 кА на номинальный ток 16 А .
Основные характеристики:
Классификация:
    Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228) Категория Международного классификатора электротехнических товаров. ETIM - используется для обмена данными о товарах между поставщиками и покупателями. КЭАЗ применяет ETIM для классификации своих товаров и их технических характеристик
    Тип изделия: Выключатель автоматический

Электротехнические характеристики:
    Количество полюсов: 3
    Номинальный ток In (А): 16 Ток, при котором устройство работает в нормальных условиях.
    Частота тока (Гц): 50/60 Количество колебаний переменного тока в секунду.
    Род тока: AC AC - переменный
    DC - постоянный
    AC/DC - переменный/постоянный
    Номинальное рабочее напряжение переменного тока Ue (В): 400 Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
    Вспомогательные (свободные) контакты: 1з+1р Вспомогательные контакты указывает на положение контактов автоматического выключателя.
    Наличие привода: ручной Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
    Уставка расцепителей токов короткого замыкания: 12Iн Порядок кратности номинальному току, при котором срабатывает расцепитель.
    Предельная коммутационная способность переменного тока Icu (кА): 10 Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
    Наличие независимого расцепителя: нет Дополнительное устройство к автоматическим выключателям, позволяет дистанционно отключить автоматический выключатель или выключатель нагрузки.
    Регулировка максимальных расцепителей тока: нет Этот параметр позволяет провести более точную настройку автоматического выключателя.
    Вид расцепителей: электромагнитный
    Номинальное импульсное напряжение Uimp (кВ): 6 Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
    Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 75 Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.

Монтажные характеристики:
    Способ крепления (монтажа): винт
    Присоединение внешних проводников: переднее
    Макс. сечение присоединяемых проводов (кв.мм): 25
    Возможность самостоятельного подключения дополнительных устройств: нет
    Способ установки: стационарный с креплением на панели
    Вид присоединяемых проводников: провод Способ присоединения внешних проводников (спереди, сзади и т.д.).

Эксплуатационные характеристики:
    Степень защиты (IP): IP00 Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
    Климатическое исполнение и категория размещения: У3
    Диапазон рабочих температур (?С): от -40°С до +60°С
    Гарантийный срок эксплуатации (лет): 3

Габариты и материалы:
    Габариты изделия: Ширина (мм): 88
    Габариты изделия: Высота (мм): 220
    Габариты изделия: Глубина (мм): 122

Дополнительные особенности:
    Дополнительное оборудование: Нет Возможность использования дополнительного оборудования.
    Дополнительный расцепитель: Нет Расцепители - это электромагнитные, электронные, микропроцессорные или термобиметаллические элементы, служащие для отключения автоматического выключателя через механизм свободного расцепления при КЗ, перегрузках и исчезновении напряжения в первичной цепи
    Наличие вспомогательных контактов сигнализации: нет

Техническая информация:
https://keaz.ru/f/192/catalog-va21.pdf
Руководства:
https://keaz.ru/f/577/rucovod-info-va21.pdf
Референции (отзывы):
https://keaz.ru/f/3951/refer-altayenergo.pdf
Сертификаты:
https://keaz.ru/f/2234/sert-trts-va21.pdf
https://keaz.ru/f/987/sert-a63-ae20-ak50b-va13-va21-va53-va55-va57-va51-35-va04-36-ak50kb.pdf
3D-модели:
https://keaz.ru/f/2453/va21-29-3pol.zip
Прочее:
https://keaz.ru/f/8042/va21.zip
